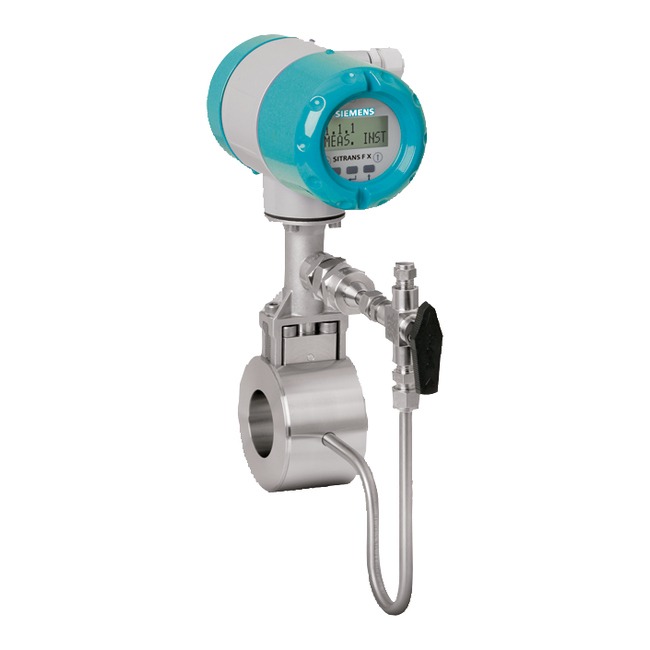

Vortex Flow Meters – SITRANS F X
Take your steam, gas and liquid measurements to a whole new level
SITRANS FX is your all-in-one vortex solution for volumetric and mass flow measurement of steam, gases and liquids – and so much more. These reliable all-rounders integrate flow, pressure and temperature monitoring into one user-friendly, 2-wire device. You benefit from enhanced energy and process efficiency, greater accuracy and significant cost savings. From saturated and superheated steam to raw chemicals, from compressed air to crude oil, measure it all with SITRANS FX. A compelling combination of features puts Siemens vortex flowmeters in a league of their own.
“SIEMENS” เครื่องวัดอัตราการไหลด้วยหลักการวอเทกซ์ รุ่น SITRANS FX
มาตรฐานใหม่ของการวัดของไหลประเภท ไอน้ำ, แก้ส และ ของเหลวชนิดอื่นๆ เช่น น้ำมัน หรือ น้ำมันพืช
“SIEMENS” เครื่องวัดอัตราการไหลด้วยหลักการวอเทกซ์ สามารถวัดอัตราการไหลได้ทั้งแบบปริมาตร(ลูกบาศก์เมตร/ชั่วโมง)และแบบมวล(กิโลกรัม/ชั่วโมง) และยังสามารถแสดงค่าแรงดันและอุณหภูมิได้อีกด้วย ดังนั้นคุณเมื่อคุณประยุกต์ใช้“SIEMENS” เครื่องวัดอัตราการไหลด้วยหลักการวอเทกซ์ รุ่น SITRANS FX เข้ากับระบบของคุณ คุณจึงสามารถปรับปรุงการใช้พลังงานที่ใช้ในกระบวนการผลิต เช่น บอยเลอร์(Boiler), เตาอบ(Dryer) และ เทอร์ไบน์(Turbine) ซึ่งเป็นสิ่งที่มีความจำเป็นในภาคอุตสาหกรรมการผลิตในปัจจุบัน

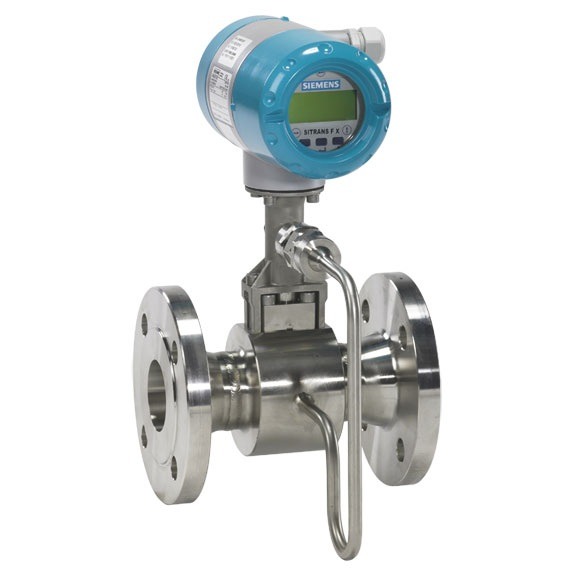

SITRANS FX vortex flowmeters
Vortex meters measure flow by detecting the frequency at which alternating vortices are shed from a bluff body, which is hit by the medium. The vortices create a differential force across a sensor wing, flexing it at a frequency proportional to the flow rate measured by the meter. The movement of the oscillating wing is transmitted to the SITRANS FX electronics by a dual piezoelectric crystal sensor mounted in the wing.
“SIEMENS” เครื่องวัดอัตราการไหลด้วยหลักการวอเทกซ์ รุ่น SITRANS FX ใช้หลัการกระแสน้ำวน เมื่อของไหลเคลื่อนที่ผ่านบลัฟบอดี้(Bluff body) ซึ่งมีลักษระเป็นแท่งสามเหลี่ยมซึ่งติดตั้งอยู่กลางของเครื่องวัดอัตราการไหล จะให้เกิดกระแสน้ำวนเกิดแรงกระทำกับเซนเซอร์เพียโซที่ติดตั้งอยู่ในตำแหน่งถัดไป จึงแปลงค่าความถี่ที่แรงกระทำกับเซนเซอร์ให้กลายเป็นค่าความเร็วของของไหลและนำมาคำนวณอัตราการไหลต่อไป “SIEMENS” เครื่องวัดอัตราการไหลด้วยหลักการวอเทกซ์ รุ่น SITRANS FXติดตั้งดูอัลซนเซอร์เพียโซที่ผลิตจากคริสตัล จึงให้ค่าความแม่นยำสูง ให้คุณมั่นใจทุกค่าการวัดที่คุณอ่านได้
1 = Bluff Body, 2 = Pick-up
The flowmeter calculates the flow velocity using the following equation:
Q = A · V = A · d / St · f = 101.93 · f / K [m3/h]
Where:
Q = flow rate [m3/h]
f = vortex shedding frequency [Hz]
K = calibration constant [pulses/m3]
d = width of the bluff body [m]
St = Strouhal Number
A = cross-section area [m2]
V = flow velocity [m/s]
Requirements
In order to generate the vortex streets, the medium must have a minimum velocity:
For steam and gases, the flow velocity must be 2 to 80 m/s (6.6 to 262 ft/s)
For liquids the flow velocity must be 0.4 to 10 m/s (1.3 to 32.8 ft/s)
The SITRANS FX vortex flowmeter provides accurate volumetric and mass flow measurement of steam, gases and liquids as an all-in-one solution with integrated temperature and pressure compensation.
