Echomax XRS-5
ECHOMAX XRS-5

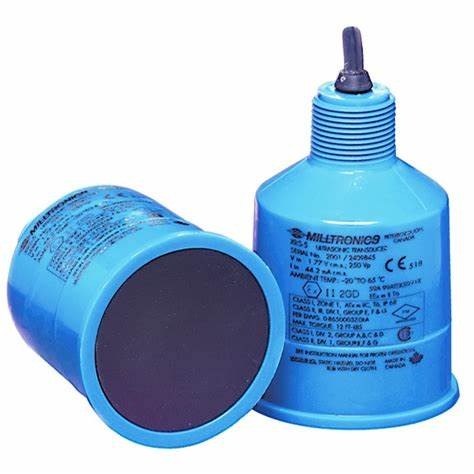

SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5
Description (คำอธิบาย)
Echomax® XRS-5 ultrasonic transducer provides reliable, continuous level monitoring of liquids and slurries in narrow lift stations/ wet wells, flumes, weirs and filter beds using a beam angle of just 10° and a CSM rubber face.
The XRS-5 is non-contacting with a measuring range from 0.3 to 8 m (1 to 26 ft). Advanced echo processing ensures reliable data even in conditions with obstructions, turbulence and foam.
The hermetically sealed CSM rubber face and the PVDF copolymer enclosure are designed for maximum resistance to methane, salt water, caustics and harsh chemicals common to wastewater installations. With an IP68 degree of protection, this rugged sensor is fully submersible in the event of flood conditions. Use a submergence shield if full submergence is possible in the application. A submergence shield will maintain a high level reading output during submerged conditions.
The low-cost XRS-5 transducer is compatible with a full range of Siemens controllers, from a basic system for high/low alarm or simple pump control, up to advanced control systems with communications, telemetry and SCADA integration capabilities.
SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 ใช้หลักการสะท้อนของคลื่นอัลตร้าโซนิค เพื่อวัดระดับของของไหล, ซอส หรือของเหลวใดๆที่มีการยกตัวเมท่อเคลื่อนที่ผ่านคันกั้นหรือช่องแคบ โดยมีมุมของการยิงสัญญาณที่แคบเพียง10องศา และมีหน้าเซนเซอร์ที่ผลิตจากยาง CSM
SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 เป็นเซนเซอร์วัดระดับแบบที่ไม่จำเป็นต้องสัมผัสกับวัตถุ และมีย่านการวัดตั้งแต่ 0.3เมตร – 8เมตร รวมถึงเทคโนโลยีที่สามารถแก้ปัญหาเมื่อของเหลวในถังหรือภาชนะมีความปั่นป่วน, มีฟองหรือโฟม และ มีใบกวนอยู่ใต้ก้นถัง
หน้าเซนเซอร์ของ SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 ได้รับการหุ้มอย่างมิดชิดด้วยวัสดุยาง CSM และ PVDF ทำให้สามารถทนทานต่อสารมีเทน, น้ำเกลือ และสารเคมีรุนแรงที่อยู่ในระบบบำบัดน้ำเสีย ตัวเซนเซอร์รุ่น ECHOMAX XRS-5 ผลิตได้มาตรฐานIP68 จึงเป็นเซนเซอร์ทีมีความแข็งแรงทนทาน แม้จะถูกน้ำท่วมก็ยังสามารถทำงานได้ และจะจ่ายค่า”HIGH LEVEL” ออกมาเมื่อเกิดการที่ของเหลวท่วมทับตัวเซนเซอร์
SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 สามารถนำไปเชื่อมต่อเข้ากับอุปกรณ์ควบคุมการวัดระดับ รุ่น SITRANS LUT400 เพื่อทำการควบคุมตัดต่อปั้ม, แจ้งเตือนเมื่อพบความผิดปกติ และยังสามารถควบคุมสูงเมื่อเชื่อมต่อกับระบบSCADAที่ทางโรงงานมีอยู่แล้วได้
Key Applications: wet wells, flumes, weirs, filter beds.
การประยุกต์ใช้และหน้างานหลัก : บ่อน้ำ, บ่อเกรอะ, คันและฝายทดน้ำ, ลานตากตะกอน
Benefits (คุณประโยชน์ต่างๆ)
•Narrow beam angle of only 10°
SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 ยิงสัญญาณอัลตร้าโซนิกที่มีมุมแคบเพียง 10องศา
•Chemically resistant PVDF copolymer enclosure and CSM rubber face
SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 ทนต่อสารเคมีที่มีฤทธิกัดกร่อน เพราะผลิตจากยาง CSMและ PVDF
•Measuring range: 8 m (26 ft) for measurement of liquids and slurries.
SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 มีย่านการวัดที่ 8 เมตร
•Fully submersible: IP68 degree of protection
SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 มีค่าIP 68 สามารถทนต่อจมน้ำได้
•Easy installation with 1" NPT or R 1" BSPT connection
SIEMENS เซนเซอร์วัดระดับ รุ่น ECHOMAX XRS-5 สามารถติดตั้งง่าย ด้วยรูปแบบเกลียว NPT 1” หรือ BSPT 1”
Detail
| Max. range | 8 m (26 ft) |
| Min. range | 0.3 m (1 ft) |
| Max. temp. | 65 °C (149 °F) |
| Frequency | 44 kHz |
