MultiRanger 100/200
Multiranger 100/200

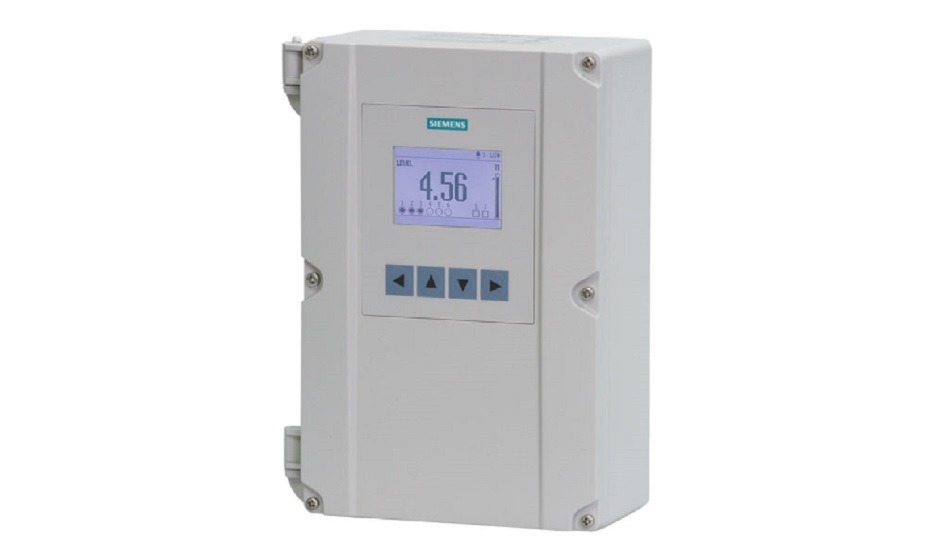

“SIEMENS” เครื่องวัดระดับ รุ่น MULTIRANGER 100/200
Description (คำอธิบาย)
MultiRanger is a versatile short to medium-range ultrasonic single and multi-vessel level monitor/controller for virtually any application in a wide range of industries.
MultiRanger can be used on different materials, including fuel oil, municipal waste, acids, woodchips or on materials with high angles of repose. MultiRanger offers true dual point monitoring, digital communications with built-in Modbus® RTU via RS-485, as well as compatibility with SIMATIC PDM, allowing PC configuration and setup. MultiRanger features Sonic Intelligence® advanced echo-processing software for increased reading reliability.
MultiRanger 100 offers cost-effective level alarming, as well as on/off and alternating pump control. MultiRanger 200 will monitor open channel flow and features more advanced relay alarming and pump control functions as well as volume conversion.
It is compatible with chemical-resistant Echomax® transducers that can be used in hostile environments at temperatures as high as +145 °C (+293 °F).
“SIEMENS” เครื่องวัดระดับรุ่น MULTIRANGER ที่ใช้คลื่นอัลตร้าโซนิค ออกแบบมาเพื่อใช้วัดระดับได้ตั้งแต่ 1-2 จุดในเครื่องเดียวกัน โดยสามารถนำไปใช้วัระดับของ น้ำมันเชื้อเพลิง, น้ำเสีย, กรด, เศษไม้ หรือวัสดุที่มีการกองสะสมในมุมสูง
“SIEMENS” เครื่องวัดระดับรุ่น MULTIRANGER สามารถวัดระดับได้2จุด และมีการสื่อสารผ่านแบบดิจิตอลแบบ MODBUS และสามารถคอนฟิกหรือตั้งค่าผ่านคอมพิวเตอร์PC โดยใช้โปรแกรม SIMATIC PDM
“SIEMENS” เครื่องวัดระดับรุ่น MULTIRANGER 100 สำหรับงานที่มีงบประมาณจำกัด สามารถวัดระดับ และนำมาสั่งตัดต่อปั้มพร้อมแจ้งเตือนได้ ส่วน“SIEMENS” เครื่องวัดระดับรุ่น MULTIRANGER 200 นั้น สามารถวัดอัตราการไหลผ่านรางน้ำแบบเปิด และมีรีเลย์เพื่อนำไปแสดงผลการแจ้งเตือน และสามารถเปลี่ยนค่าระดับที่วัดได้ให้เป็นปริมาตรของวัสดุที่อยู่ในถัง
“SIEMENS” เครื่องวัดระดับรุ่น MULTIRANGER สามารถใช้งานร่วมกับเซนเซอร์รุ่น ECHOMAX ซึ่งสามารถทนอุณหภูมิสูงสุดได้ถึง 145 องศาเซลเซียส
Key Applications: wet wells, flumes/weirs, bar screen control, hoppers, chemical storage, liquid storage, crusher bins, dry solids storage.
หน้างานและการประยุกต์ใช้หลัก : บ่อเก็บน้ำ, บ่อเกรอะ, คันหรือฝายทดน้ำ, ถังบรรจุสารเคมี, ลานตากตะกอน, บ่อโคลน, ภาชนะบรรจุของเหลว, ฮอปเปอร์, ถังรับวัสดุจากเครื่องบด, ภาชนะบรระจุวัสดุที่มีความแห้งและแข็ง
Supplementary Components are designed to work with most types of instrumentation to provide enhanced functionality such as remote displays and remote monitoring solutions. Please find more information here.
“SIEMENS” เครื่องวัดระดับ รุ่น MULTIRANGER 100/200 ถูกออกแบบให้มีฟังก์ชั่นเพื่อใช้กับหน้าจอแสดงผลจากระยะไกล หากต้องการข้อมูลเพิ่มเติม กรุณกด “HERE
Benefits (คุณประโยชน์ต่างๆ)
•Digital input for back-up level overide from point level device
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 100/200 มีช่องรับสัญญาณเข้าแบบดิจิตอล เพื่อรองรับสัญญาณจากเครื่องวัดระดับแบบจุด
•Communication using built-in Modbus RTU via RS-485
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 100/200 สามารถสื่อสารแบบ MODBUS RTU ผ่านสาย RS485
•Compatible with SmartLinx system for PROFIBUS DP and DeviceNet and with SIMATIC PDM configuration software
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 100/200 สามารถเชื่อมต่อผ่านระบบ PROFIBUS DP และ DEVICENET และสามารถคอนฟิกค่าด้วยซอฟต์แวร์ SIMATIC PDM
•Single or dual point level monitoring
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 100/200 สามารถวัดระดับได้ทั้งแบบ1จุดและ2จุด
•Auto False-Echo Suppression for fixed obstruction avoidance
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 100/200 มีระบบ “AUTO FALSE ECHO” ช่วยในการหลีกเลี่ยงใบกวนในถัง
•Differential amplifier transceiver for common mode noise reduction and improved signal-to-noise ratio
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 100/200 มีตัวกรองสัญญาณรบกวนแบบขยายสัญญานโดยเปรียบเทียบกับสายกราวด์ ทำให้มีการเพิ่มของอัตราส่วนสัญญาณต่อสัญญาณรบกวน
•MultiRanger 100: level measurements, simple pump control and level alarm functions
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 100 สำหรับงานควบคุมปั้มแบบพื้นฐาน และการแจ้งเตือนเกี่ยวกับระดับที่วัดได้
•MultiRanger 200: level, volume and flow measurements in open channels, differential control, extended pump control and alarm functions
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 200 สามารถวัดระดับ, ปริมาตร และอัตราการไหลในรางแบบเปิด พร้อมการควบคุมควมแตกต่างของระดับ สำหรับงานควบคุมปั้มและการแจ้งเตือน
•Wall and panel mounting options
SIEMENS เครื่องวัดระดับ รุ่น MULTIRANGER 100/200 มีออปชั่นทั้งแบบติดตั้งกับผนังและติดตั้งเข้ากับหน้าตู้ควบคุม
Detail
| Range | 0.3 to 15 m (1 to 50 ft) |
| Compatible transducers | XRS-5, ST-H, XPS-10, XPS-15, XCT-8, XCT-12 |
| Output | - One relay (MultiRanger 100 only) Three relays Six relays Two 4 to 20 mA outputs (isolated) |
