เครื่องวัดระดับแบบเรด้าร์ หรือ Radar Level Transmitter คือ เครื่องวัดและแสดงระดับได้ทั้งของเหลวและผงเมล็ด บางคนเรียกว่า Microwave Level Transmitter หรือ Radar Level Transmitter
เครื่องวัดระดับผงและเมล็ดแบบเรดาร์
เครื่องวัดระดับแบบเรด้าร์ หรือ Radar Level Transmitter คือ เครื่องวัดและแสดงระดับได้ทั้งของเหลวและผงเมล็ด บางคนเรียกว่า Microwave Level Transmitter หรือ Radar Level Transmitter โดยจะใช้ความถี่คลื่นในช่วง GHz จึงทำให้สามารถยิงคลื่นผ่านฟองที่อยู่บน ผิวน้ำได้ (ในกรณีที่ฟองมีความหนาแน่นไม่มากนัก) และคลื่น Radar ยังสามารถยิงผ่านละอองฝุ่น, ไอน้ำ, ในกระบวนการที่มีความดันภายใน โดยที่ค่าระดับที่อ่านได้ยังถูกต้องอยู่ และยังมีย่านการวัดที่ไกลกว่าแบบ Ultrasonic ดังนั้น เครื่องวัดระดับแบบเรด้าร์ หรือ Radar Level Transmitter จึง เหมาะกับการนำมาวัดถังไซโล, ถังเก็บวัตถุดิบขนาดใหญ่ หรือแหล่งน้ำขนาดใหญ่ รวมถึงที่ที่มีฝุ่นเยอะนั่นเอง
คุณสมบัติเบื้องต้น
LR560 เครื่องวัดระดับของผงเมล็ดแบบเรด้าร์คุณภาพสูงจาก SIEMENS รุ่นใหม่ล่าสุดขนาดกะทัดรัดวัสดุเป็นสเตนเลส 316L ทุกส่วน สำหรับงานวัดผงเมล็ดในไซโล ที่มีฝุ่น ควัน โดยเฉพาะ เช่น ปูน , ทราย , ข้าวสาร , อาหารสัตว์ , แป้ง , เม็ดพลาสติก รวมถึงของเหลวด้วย
- ย่านการวัดระดับ มีให้เลือกรุ่นมาตรฐาน 40 ม. รุ่นพิเศษ 100 ม.
- ความถี่ของคลื่นเรดาร์ : 78 GHz องศาของคลื่น : 4 º
- เอ๊าท์พุท : 4~20 mADC แบบ 2 สาย
- หน้าแปลนแบบ Universal flange ขนาด 3” รองรับมาตรฐาน JIS, DIN, ANSI

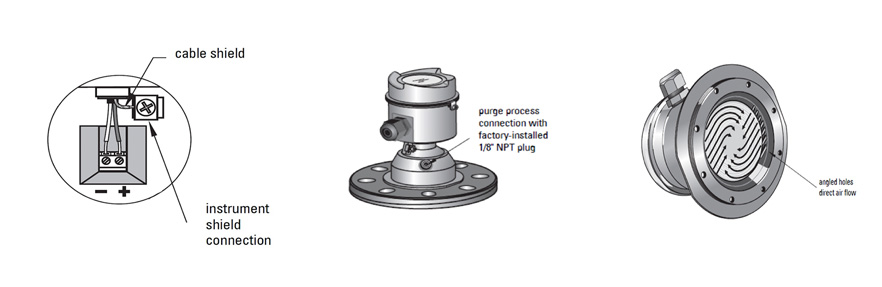

- มีช่องเสียบลม ( purge ) ใว้สำหรับมีช่องสำหรับเสียบสายลม เพื่อให้สามารถพ่นลมทำความสะอาดบริเวณที่รับ-ส่งคลื่นได้ง่ายโดยไม่ต้องถอดออกมา
- อุณหภูมิวัตถุที่วัดสูงสุด 100 ºC ในรุ่นย่านวัด 40 ม. และ 120 ºC ในรุ่น 100 ม. ทนความดันสูงสุด 3 บาร์
การประยุกต์ใช้งาน
งานวัดระดับ ถังไซโลปูน พร้อมแสดงข้อมูลผ่าน REAL TIME WEB SERVER !!
Solution
แนะนำให้ลูกค้าใช้ SITRANS LR560 เพื่อวัดระดับของปูนในไซโล และ SITRANS P220 เพื่อวัดแรงดันภายในไซโล และทำการต่อสายสัญญาณเพื่อมาโชว์ค่าที่ RD200 และส่งสัญญาณต่อเข้า Server อีกที
ประโยนช์ที่ได้รับ
- สามารถวัดปริมาณเป็นตัน หรือเป็นระดับในถังและสามารถส่งข้อมูลบน WEB Server แบบ Real time ได้-ค่าผิดพลาดในการวัด เพียง 0.25 % เท่านั้น
- สามารถปรับมุมการยิงคลื่นได้ง่าย โดยการหมุนหน้าแปลนเพื่อให้ได้จุดที่แม่นยำที่สุด
