PROFIBUS และ PROFINET ทั้งสองเป็นโปรโตคอลการสือสารอุตสาหกรรมที่นิยมใช้กันอย่างมากในคอนโทรลเลอร์ของ Siemens โดยทั้งสองมีชื่อที่คล้ายๆกันแต่เป็นโปรโตคอลที่แตกต่างกัน ซึ่งใช้สายและคอนเน็คเตอร์แตกต่างกัน
 |

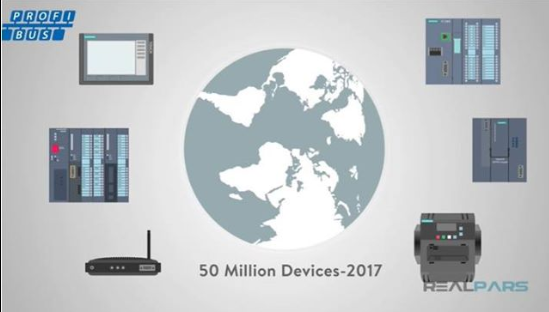

PROFIBUS ได้ถูกพัฒนาขึ้นในปี 1993 ซึ่งย่อมาจาก PROCESS FIELD BUS ซึ่งเป็นโปรโตคอลที่เชื่อถือได้และได้รับความนิยมต่อเนื่องยาวนานจนถึงปัจจุบัน |
 |

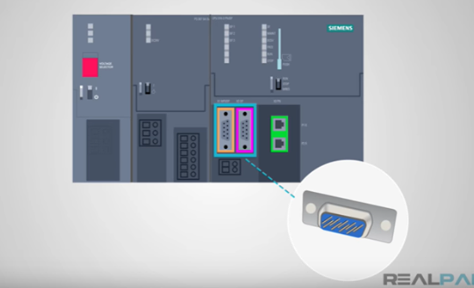

ลักษณะทั่วไปของพอร์ท PROFIBUS จะดูคล้ายกับพอร์ทอนุกรม DB-9 RS232 และ RS-485 แต่เป็นคนละโปรโคคอล |
 |

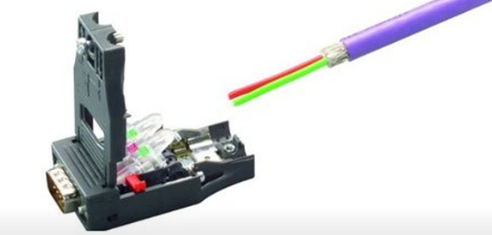

สาย PROFIBUS เปลือกเกือบทั้งหมดจะเป็นสีม่วง ภายในมีสาย 2 เส้นหรือ 2 คอร์ คือสีแดงและสีเขียว |
 |

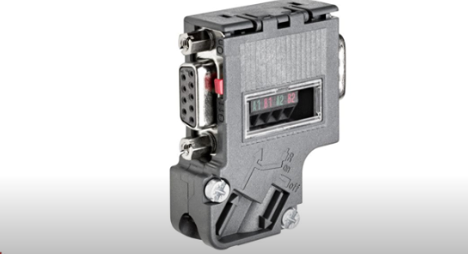

PROFIBUS Connrctor หรือเทอร์มินอลต่อสาย บางตัวจะมีพอร์ทให้ต่อเติมด้านหลัง เพื่อให้สามารถต่อเชื่อมต่ออุปกรณ์อื่นๆเพิ่มเข้ามาในระบบ BUS เดียวกันได้ |
 |

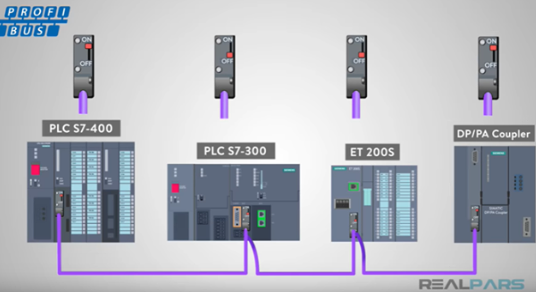

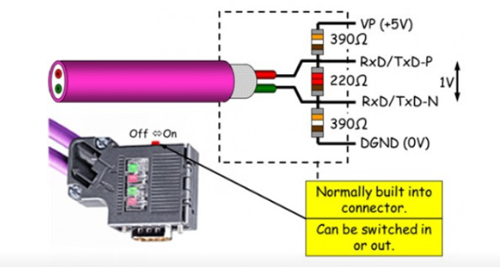

PROFIBUS Connrctor ทุกตัวจะมีสวิตช์เล็กๆอยู่ด้วยเสมอเพื่อใช้ตัดต่อตัวความต้านทาน หรือ Terminating Resistor *** Terminating Resistor ทำหน้าที่ระบุจุดหรือโหนด (Node) หรืออุปกรณ์ตัวสุดท้ายของ ProfiBus Network |
 |
อุปกรณ์ทุกตัวในระบบ Pribus Network จะมีแอดเดรสที่ต่างกัน (ไม่ซ้ำกัน) ตั้งแต่ 1-127 (หนึ่งเน็ตเวิร์คจะมีอโหนดหรืออุปกร |
 |

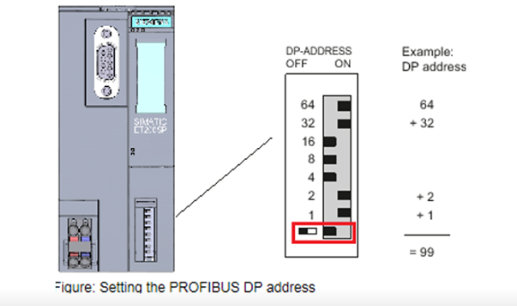

ที่อุปกรณ์จะมี Dip Switch สำหรับเซ็ต แอดเดรส (บางตัวไม่มี ซึ่งจะใช้วิธีเซ็ตแอดเดรสในโปรแกรม) |
 |

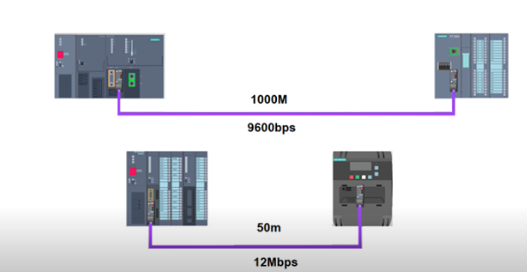

baud rate: Pribus Network สามารถส่งข้อมูลหรือสื่อสารข้อมูลได้ 9600 bps -12Mbps และสามารถใช้สายได้ยาวสุด 1000 เมตร อัตราส่งหคือมูลหรือ baud rate ต่ำสุด 9600 bps ซึ่งหากสายสั้นลงก็สามารถเซ็ต baud rate สูงขึ้นได้ |
PROFINET

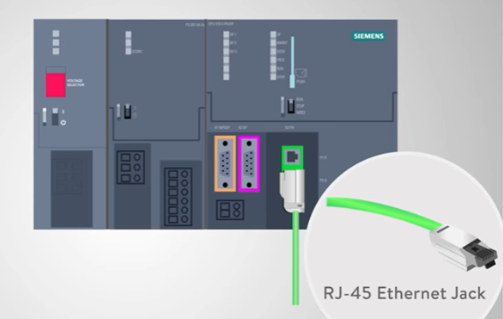

การเชื่อมต่อ PROFINET จะใช้ RJ-45 มาตรฐาน และมักใช้สายสีเขียว มีชีลแข็งแรงทนทาน ซึ่งออกแบบมาให้เหมาะสมกับอุตสาหกรรม
อัตราการส่งข้อมูลสุงสุด 100 Mbps ความยาวสายสูงสุด 100 เมตร ซึ่งจะเหมาะกับงานที่ต้องการความรวดเร็วในการสื่อสารข้อมูล เนื่องจาก PROFINET อยู่บนมาตรฐานการเชื่อมต่อแบบ Ethernet

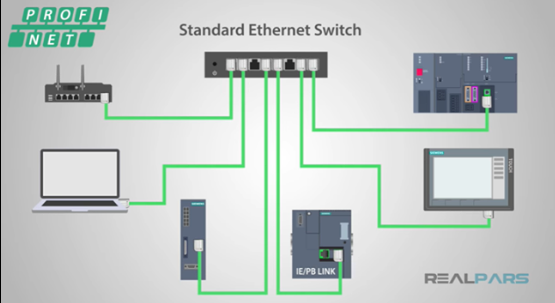

เราสามารถใช้อุปกรณ์ Ethernet มาตรฐานกับ PROFINET ไม่ว่าจะเป็น
- Ethernet Switch เพื่อเชื่อมตัวกับอุปกรณ์หลายตัว
- Media converter เพื่อเป็นแปลงเป็น Fiber optic ซึ่งทำให้ส่งสัญญาณได้ระยะไกลๆ

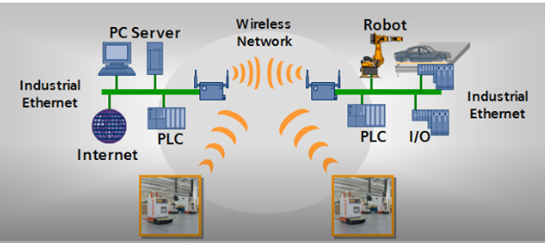

- การส่งสัญญาณด้วย WIFI

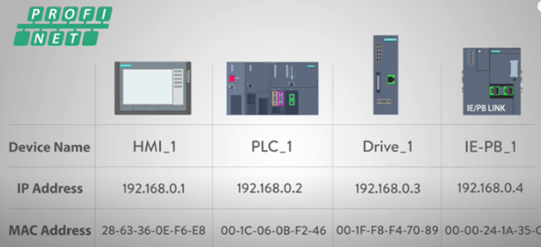

Addressing : อุปกรณ์ จะประกอบไปด้วย Address ด้วยกันคือ
- IP Address เซ็ตโดยผู้ใช้เพื่อระบุ Address บนเครื่อข่าย
- Mac Address ซึ่งกำหนดมาจากโรงงาน โดยอุปกรณ์แต่จะตัวจะไม่ซ้ำกัน
- Device Name ซึ่งตั้งโดยผู้ใช้งาน เพื่อให้จำง่ายและง่ายต่อการเข้าใจ
ที่มา :Thai Industrial Control แหล่งความรู้ด้านระบบควบคุมอุตสาหกรรม
อ้างอิง ขอขอบคุณสำหรับข้อมูลจาก : http://www.9engineer.com/index.php?m=article&a=show&article_id=2453
